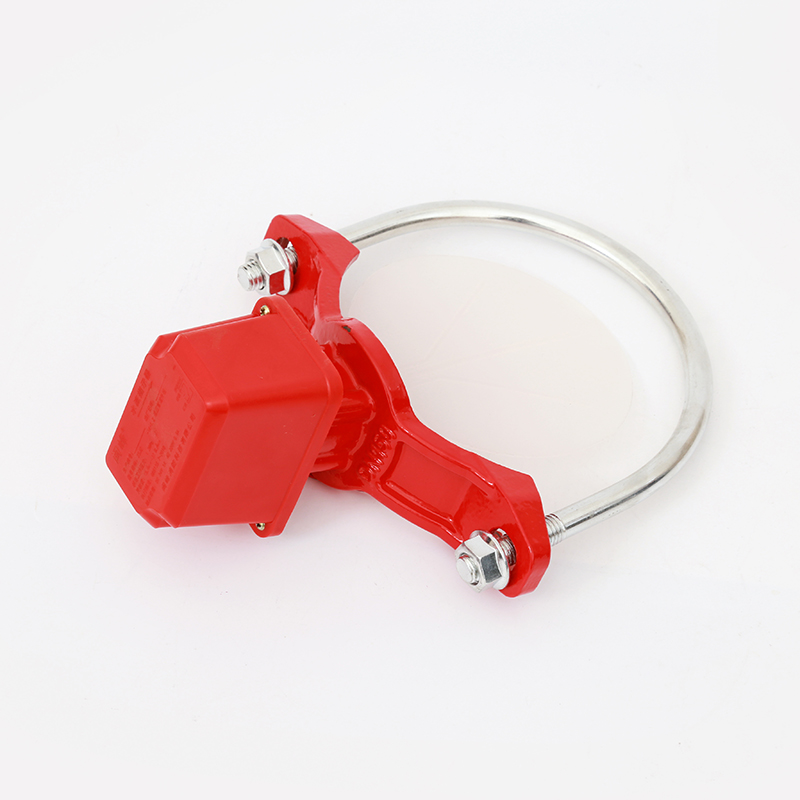

ZSJZ型水流指示器(马鞍式)

发布时间:2014-04-16 00:00:00 作者: 2014次

水流指示器65(马鞍式).pdf

水流指示器80(马鞍式).pdf

水流指示器50(马鞍式).pdf

水流指示器125(马鞍式).pdf

水流指示器100(马鞍式).pdf

水流指示器150(马鞍式).pdf

一、产品介绍


消防水流指示器主要用于自动喷水灭火系统,主要用于湿式自动喷水灭火系统中,一般安装在系统各分区的配水干管上,将水流信号转换为电信号输送至报警器或控制中心显示喷头喷水的区域,对系统实施监控报警作用。是自动喷水灭火系统的主要部件之一。


二、主要性能及技术参数

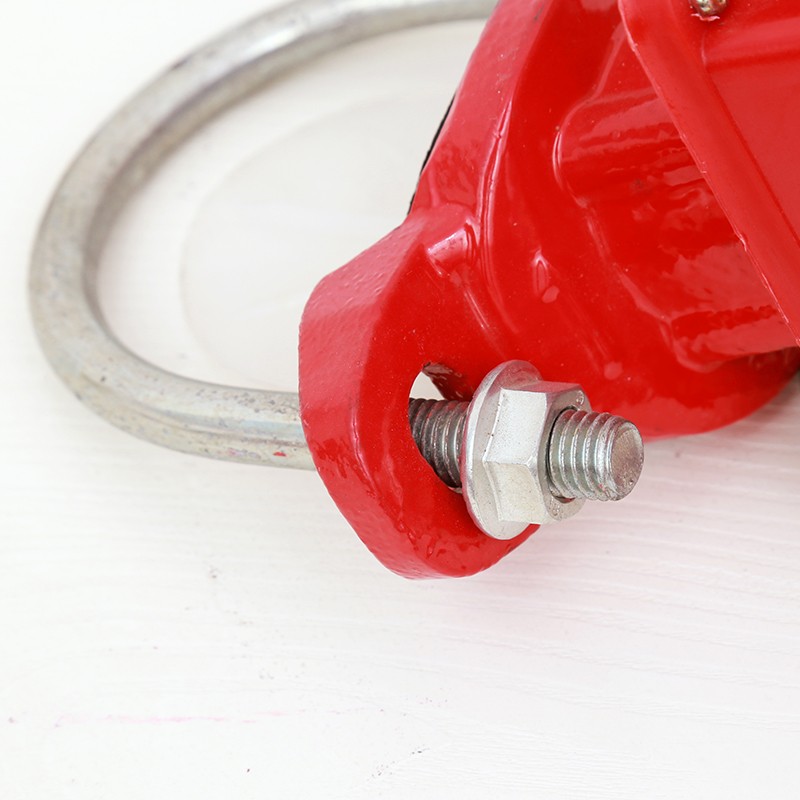

连接形式:马鞍式
最大工作压力:1.2MPa
延迟时间:2-90s
动作流量:>15-37.5L/min
不动作流量:<15L/min
工作电压:DC24V
电流:0.5A
1.适用管路公称通径规格为DN50、DN65、DN80、DN100、DN125、DN150
2.主要由本体、浆片、橡胶传感组件、微动开关、铭牌盒组成
3.产品标准:GB5135.7-2003《自动喷水灭火系统第7部份:水流指示器》


三、安装与使用


1.自动喷水灭火系统管路必须进行冲洗,清除管道杂物,污垢和焊渣、毛刺后方可安装。
2.水流指示器必须安装在前后同一个公称通径管道长度5倍的管路中。
3.水流指示器安装插入管道时,应将传感叶片卷成圆筒状。拆卸时也应如此拉出
4.安装应注意水流方向和产品上水流箭头指示方向一致,一般安装在水平管路上,如必须安装在垂直管路上时,应先注意测试杠规定的流量时是否动作和复位。
5.ZSJZ型水流指示器为常闭式,接线时:十红色线为NO,一黑色线C为动触点。


四、维修和保养


1. 水流指示器安装使用后,应定期进行检查,每一季度至少捡查一次其灵敏应和电信号输出是否可靠。
2. 一般故障产生的原因和解决方法


五、包装、运输和贮存


1.水流指示器在包装箱中应单独固定,避免相互碰撞;
2.包装箱应有合格证明和使用说明书,每批应有装箱清单;
3.包装箱外应有明确放置方向,防潮标志;
4.运输过程中应防雨减震,装卸时应防止丢、抛、撞击;
5.水流指示器存放在通风、干燥的库房内,贮存温度-10℃~40℃,应避免和腐蚀性物质共同贮存。


六、售后服务


本公司产品在运输、使用过程中有任何产品质量及服务质量问题请及时联系我公司,我公司将竭诚为您服务。
