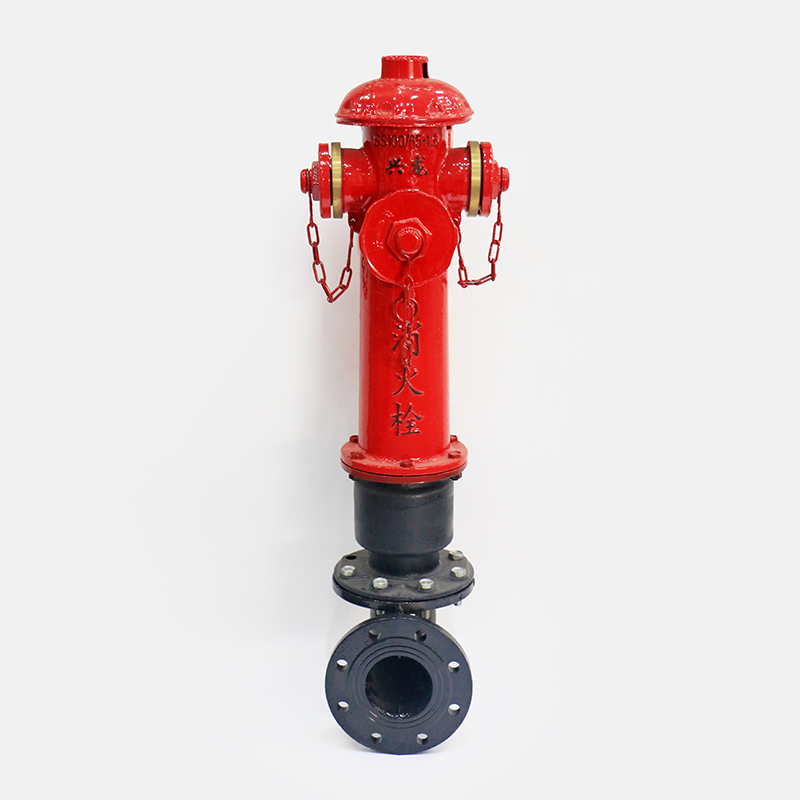

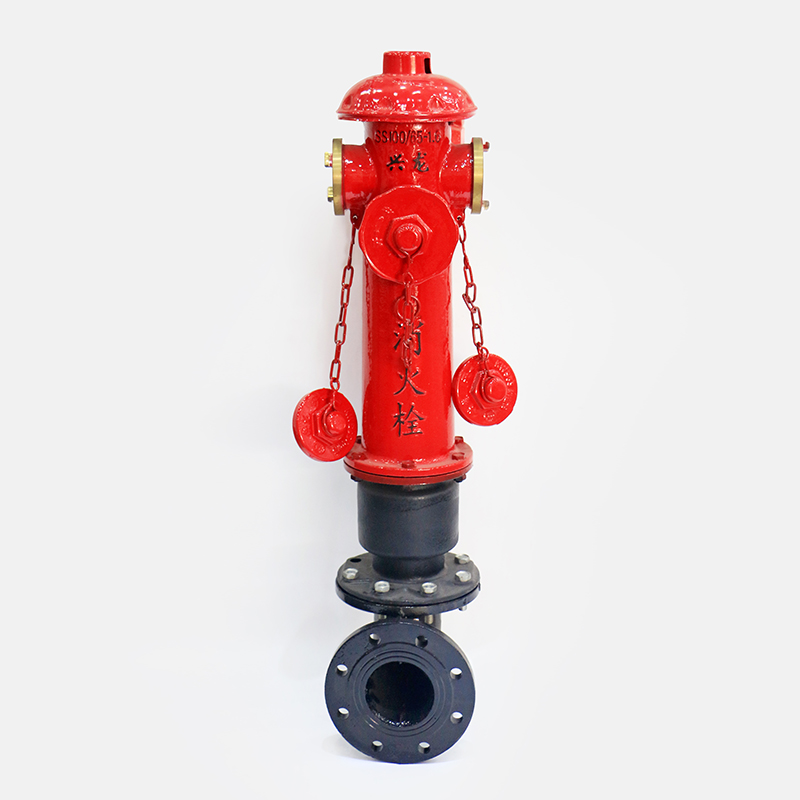

SS100/65-1.6

SS100 65-1.6型地上消火栓.pdf

一、产品介绍

SS型、SA型，是根据GB4452-2011《室外消火栓通用技术条件》标准设计的。该新产品具有外表美观、结构合理、维修方便等优点。

二、用途

1、室外消火栓是城市管网向火场供水的主要设备，安装在室外消防给水管网上，供消防车或消防泵取水扑救火灾，如管网中有高压水源的地区可直接连接水带进行灭火。
2、室外消火栓有二种形式：地上式室外消火栓和地下式室外消火栓。
3、地上式室外消火栓：栓身与接口高出地面，目标显著，使用方便，适用于气温较高的地方。4、地下式室外消火栓：安装在路面下，不占地方，不易遭受损坏，适用于较寒冷的地方。

三、结构与工作原理

1、结构：SS型、SA型室外消火栓的结构图见上图。主要由1进水弯头、2阀体、3阀瓣、4排水阀、5本体、6接口、7阀杆、8消防专用扳手组成。
2、工作原理：KWS型、KWA型外螺纹固定接口的作用是与水带接口连接。进水弯头是与相关管道连接。自动排阀是自动排放余水。用专用扳手找开阀瓣即可供水，使用应关闭阀瓣。

四、主要规格性能

五、安装和使用

1、必须按国家建委《给水、排水标准图集》设计安装。实际安装时，根据需要将消火栓进水弯头和地下管相接，或拆掉进水弯头直接安装于管道三通上。
2、安装高度以消火栓红漆局部露出地面为宜。在不影响交通情况下，应放在醒目处。其中主要出水口应面对马路。
3、安装前必须把消火栓弯头里的泥沙杂物清除干净。
4、使用时，用专用板手，打开出水口闷盖，接上水带或吸水管，再用专用板手打开阀瓣，即可供水。使用后，应关闭阀瓣，上好出水口闷盖。

六、维护保养和检查

1、每月或重大节日前，必须对消火栓进行一次检查。
2、清除阀杆端周围杂物，将专用板手套于杆头，检查是否合适，转动阀杆，加注润滑油。
3、用油沙头擦除出水口螺纹上的锈渍，检查闷盖内橡胶垫圈是否完好。
打开消火栓，检查供水情况，在放净锈水后再关紧，并观察有无漏水现象。
4、外表油漆脱落应及时修补。
5、检查并清除消火栓附近的障碍物。

七、售后服务

1、服务宗旨：快速、准确、周到、
2、服务目标：服务质量赢得用户满意
3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维护人员将及时为您解决。
4、服务原则：产品保修期为12个月，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
